太陽能聯箱

聯箱式太陽能熱水系統，是由聯集管式集熱器陣列、儲熱水箱、輔助加熱系統、智慧控制系統、管道及循環系統組合而成的，可根據需要隨意設置出水溫度、能與常規能源配合、實現24小時連續熱水供應的半即熱式太陽能熱水系統。

真空集熱管接受太陽輻射，將收集的太陽輻射能轉化為熱能，即真空管獲得動能和熱能，水溫大小是內能大小形象標識，太陽能工程聯箱有豎排或橫排兩種方式，冷水在高端獲得勢能。真空管中熱水在動能作用下上升，聯箱中冷水在勢能作用下而降。這就是太陽能自然迴圈原理。在此原理指導下，太陽能工程聯箱橫排管或豎排傳熱效率與安裝方式無關，並且不小於一定橫截面積聯想與真空管介面於傳熱效率無關。當集熱器內的水溫達到設定溫度時，通過溫度感測器、溫度控制器及電磁閥、水泵等設備， 將集熱器裏的熱水輸送到具有保溫功能的儲熱水箱中存儲起來， 同時自動補進冷水。周而復始直到當水位達到儲熱水箱上限後，溫度控制器啟動相應設備，將系統運行方式自動轉為溫差迴圈，使集熱器與水箱之間形成迴圈，繼續利用太陽輻射能量，進一步提高水箱水溫。格雷特太陽能經過多年研究對太陽能冷熱水自然迴圈原理闡述，可建立數學模型反映太陽能冷熱水自然迴圈規律，指導太陽能光熱產品設計與開發。例如格雷特太陽能不炸管不漏水工程聯箱就是在這一原理指導下完成的。

2聯集箱的結構與分類

（1）聯集箱的分類：

1.按結構分為橫雙型和豎單聯集箱。

2.按真空管類型分為47型和58聯集箱。

（2） 聯集箱的組成部分：

1－聯集箱外皮（鋁合金或不銹鋼、鍍鋅板）；

2－聯集箱保溫層（一般為聚氨酯整體發泡）；

3－聯集箱內膽（食品級不銹鋼SUS304/2B-0.6）；

4－矽膠圈；

5－真空管太陽能集熱管；

6－尾座；

7－尾架；

8－配管介面

3聯集箱的技術要求

1.1產品包括全玻璃真空管集熱器用聯箱及附件，其中附件包括尾架、矽膠圈、密封圈、尾座、自攻螺絲。

1.2聯集箱的各部件材質應滿足設計及相關標準要求。

1.2.1全玻璃真空管集熱器用聯集箱內膽材料採用食品級不銹鋼SUS304-2B-0.6。

1.2.2全玻璃真空管集熱器用聯集箱外皮材料採用採用鋁合金、不銹鋼或鍍鋅板。

1.2.3全玻璃真空管集熱器用聯集箱保溫材料採用聚氨酯發泡（推薦）,要求保溫厚度為：≥50mm。

1.2.4尾架採用鋁合金型材製作。

1.2.5矽膠圈採用矽膠材料製作。

1.2.6密封圈採用EPDM 材料製作。

1.2.7尾座採用PBT材料製作（推薦）。

1.3產品外觀品質及尺寸要求

1.3.1外殼表面應清潔，不允許存有劃傷、硌傷現象；

1.3.2外殼表面無腐蝕、無氧化膜脫落現象；

1.3.3外殼左右件沖孔後累計偏差一致，但累計偏差≤1.5mm；

1.3.4外殼左右件和上蓋配合後不允許有錯位；

1.3.5內皮上下件沖孔後累計偏差一致，但累計偏差≤1.5mm；

1.3.6內皮上下件折彎高度偏差一致。

1.3.7全玻璃真空管集熱器用聯集箱外形尺寸應符合設計要求，其外形尺寸偏差±2%。

1.3.8全玻璃真空管集熱器用聯箱根據採用真空管規格確定孔徑及孔間距，採用φ47mm全玻璃真空管的聯集箱孔間距為70mm，採用φ58mm全玻璃真空管的聯集箱孔間距為80mm。（推薦）

1.3.9聯集箱進出水口均設為1寸外絲介面，出外皮40 mm。（推薦）

1.4 焊接

1.4.1內膽直縫焊接完後不允許扭曲變形；

1.4.2 1寸絲管焊接應牢固，絲管應與內端蓋端面垂直；

1.4.3內端蓋焊接應成飽滿的圓弧線，焊接應無焊瘤、焊縫周圍顏色不允許變黑現象。

1.5 發泡

1.5.1發泡管口平整、光滑、乾淨無雜物，表面不允許有空洞，無收縮現象；

1.5.2聯箱側蓋與外殼配合緊密，聯箱側蓋與聯箱上蓋上端應平齊，並且聯箱側蓋與聯箱上蓋之間不允許有縫隙，側蓋底端與外殼配合縫隙≤1mm；

1.5.3外殼表面應清潔，不允許存有劃傷、硌傷現象，外觀不允許有發泡料等影響外觀品質的缺陷。

1.6聯集箱的性能要求

1.6.1聯箱、尾座外表面平整、無劃痕、污垢和其他缺陷。

1.6.2聯箱內膽材料不應溶解有礙人體健康的物質，其焊接應符合GB/T12467.3的規定。

1.6.3保溫材料耐熱應不低於120℃，導熱係數應不大於0.05 W /（m·℃）。外觀應填塞密實，無明顯收縮與隆起，不應發黴、變質或釋放污染物質。

1.6.4密封件材料外觀應無裂痕、劃傷或發粘、老化。

1.6.5聯箱承壓能力不小於0.06MPa。

1.6.6聯箱的強度、剛度、悶曬、空曬、熱衝擊、淋雨、耐凍滿足《真空管型太陽能集熱器》 GBT 17581-2007的相關要求。

1.7 包裝

尾座單獨用氣墊膜包裝，尾座與工程聯集箱不允許有劃擦現象，配件包裝齊全，不允許有遺漏。

4太陽能原理

根據太陽能工程集熱模組冷熱水迴圈原理是設計太陽能工程聯箱理論基礎，在根據太陽能工程聯箱在太陽能工程作用是冷熱水交換容器，提高太陽能工程聯箱換熱效率是重要任務。第一，減小太陽能工程聯箱容量，使冷水高頻率獲得勢能加速冷熱水交換頻率。第二提高太陽能工程聯箱保溫效果，減小熱損失。第三太陽能工程聯箱進出水口設計要求必須克服氣堵現象，1；提高串聯太陽能工程聯箱冷熱水交換速度，2；增加水運動平穩性。格雷特就是根據這一指導思想，設計，安排工藝，組織太陽能工程聯箱生產。

　

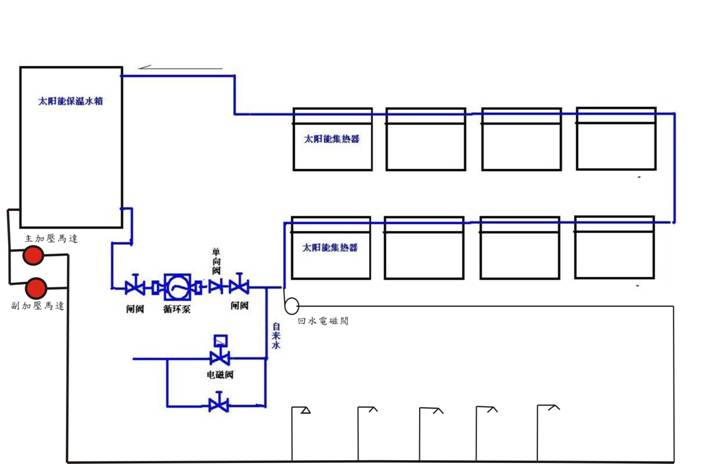

本系統中集熱器集中放置，設置滿足用戶需求容量的大型儲熱水箱，控制系統、迴圈裝置及

其他輔助設備放置在設備間或樓頂。集中放置的集熱器接受太陽照射溫度升高，系統控制裝

置控制系統迴圈裝置啟動，將儲熱水箱底部的低溫水頂入集熱器將集熱器中高溫的熱水頂入

儲熱水箱，通過往復迴圈，加熱儲熱水箱中的水。熱水供應採用落水式或強制式，可以實現

定時供水和恒溫供水等功能。太陽能系統與常規能源（電或燃氣等）結合實現全天候熱水供

應。

 適用戶

旅館業 民宿業

出租套房

工廠需要熱水

　

　
