GED-30400 全功能型真空管太陽能熱水器 年 月 日 DIY配備表 客戶:
支架組裝

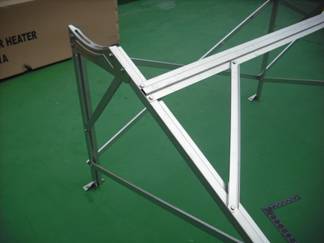

支架由三個三角架構成

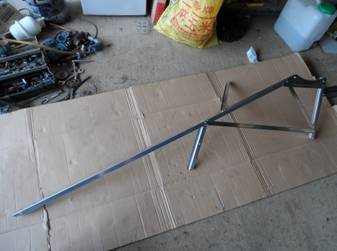

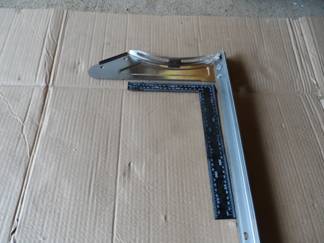

三角架可於地面上先預組裝完成 整組支架於安裝位置組裝 托板與立柱要成90度 三支立柱相關位置要一致 鎖托板螺絲可套2.5分不鏽鋼墊片.

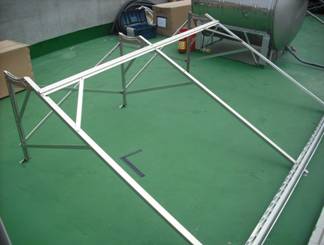

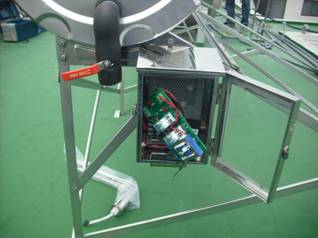

面朝南鐵皮屋頂 後柱裁短約30CM 三角架組立 橫樑 左右拉桿 真空管托架(無橡膠座) 左右交叉拉桿 六只腳墊 (兩側橫梁突出三角架約1CM 以利水箱螺絲插入) 裝上水箱 裝上機上開關箱
冷水入水 熱水出水

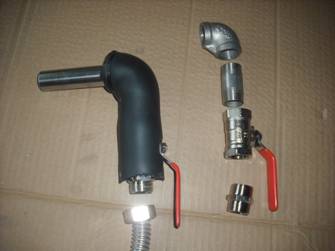

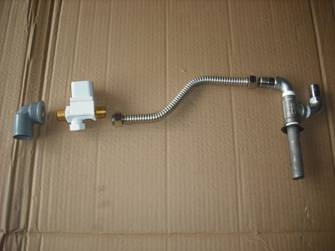

四分龍頭彎 進水電磁閥有分進水方向30公分不 水箱六分出水管 彎頭 力卜 閥門 六角力卜 繡鋼管 白彎三通 白彎 通氣口 入水箱

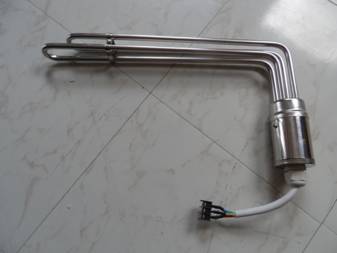

水溫水位感應器 3KW輔電加熱棒
將水溫水位感應器插入水箱左上方四分管孔內 通氣孔 將水箱左下方 防塵取下 用老虎鉗將47MM止水篩左不可封閉 電線需用波浪管保護 右轉下 將加熱棒尾端插入 扳正 慢慢左右旋轉插入 注意勿傷到水箱矽膠圈 電線紅籃為220V 插入真空管
1. 用水沖洗水箱 矽膠圈 使用牙刷沾洗碗精將矽膠圈殘留發泡異物刷乾淨 再次沖洗乾淨水箱 2. 要檢查矽膠圈有否破損 或未裝定位 3. 真空管開箱 於管頭部份噴洗碗精水 凹陷朝外套入黑色防塵膠圈 再噴洗碗精水於管頭 4. 先插入水箱最左與最右真空管 檢查真空管於孔內有否正中 否則旋轉水箱 調整正中 再上緊水箱四個螺絲 5. 依順序插入所有真空管 管尾抽真空部份脆弱 勿碰撞到 6. 真空管以左右旋轉插入 不可強力插入 不易插入 有可能是矽膠圈未裝定位 7. 真空管左右旋轉插入至托架可放入時 在以左右旋轉退入 8. 再把防塵套推到蓋住水箱 9. 尾部若沒銀色 就是沒真空,應更換良品 10. 溫度再高 真空管應該是冰涼的,若是熱的,則是真空失效,應換 11. 有太陽時 裝真空管 管內要先灌水 12. 裝好真空管後 水箱要灌水50%以上
電路

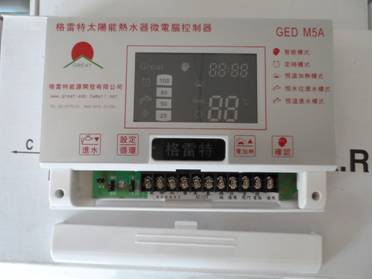

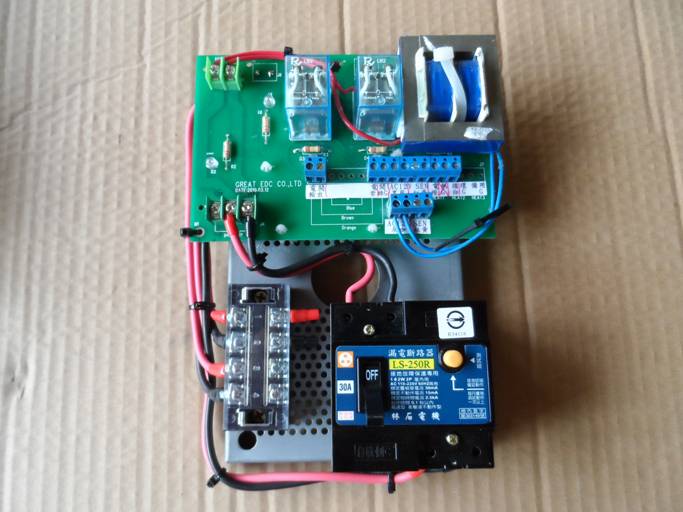

1 220V由3.5mm2電線接入漏電開關上方輸入 2 四PIN座1,2接3KW電熱棒 3 進水電磁閥接到電閥小端子 4 水溫水位感應器接到小四PIN端子座 紅接紅 黃接黃 不可錯 5 九PIN小端子座用八芯電話線接到屋內微電腦控制器上
|
|
